工作站对于专业设计领域，中型以上制造业、建筑业企业早已是耳熟能详。但很多中小微企业谈到工作站就不那么清楚了，甚至不少人含糊的认为，高端PC就是所谓的工作站，或者在性能上可以代替专业图形工作站。

　　事实上，这是一个很明显的误区。虽然现在高端PC的硬件配置也越来越强，但在其上运行专业CAD软件时，常常会出现模型显示错误，系统运行缓慢，软件突然关闭以及死机等问题。工作站之所以专业，在于它会针对用户的特殊应用需求进行硬件优化，并通过与软件厂商的共同测试，来帮助设计人员完成设计、分析等工作。

　　此外，专业图形工作站的价格，也是让一些中小微企业望而却步的原因之一。“专业”与“价格”可有两全事?

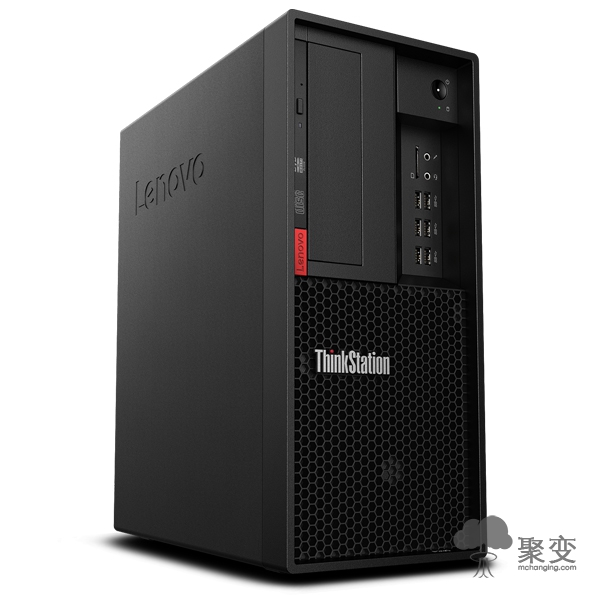

图1 联想ThinkStation P328工作站

　　近日，联想面向建筑工程、中小微制造业、职业技能教育、游戏、人工智能等行业用户发布了ThinkStation P328工作站，在高性价比的基础上，完美兼顾专业品质，引领工作站的普及化。让我们跟随笔者的测试，来了解一下联想ThinkStation P328专业图形工作站是如何胜任日常业务的吧。

　　一、ThinkStation P328测试平台解读

　　中央处理器和图形处理器的换代升级是ThinkStation P328性能提升的基础。联想ThinkStation P328可以选配单路酷睿i7-8700/i5-8500/i5-8400/i3-8300/i3-8100处理器。图形处理器方面，ThinkStation P328支持专业显卡NVIDIA Quadro P400/P620，以及高性能图形处理器RTX 2070/RTX2080/GTX 1050Ti。本次测试的ThinkStation P328属于主流标准配置，具体配置见表1。

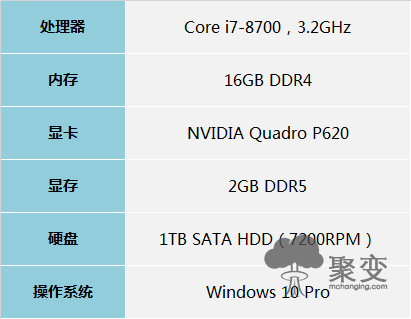

表1 ThinkStation P328样机配置

　　1.CPU

　　送测的ThinkStation P328使用的是酷睿i7-8700处理器，是八代酷睿平台的次旗舰型号，基于Coffee Lake架构设计，采用LGA 1151接口，支持双通道DDR4内存，设计功耗65W。14nm制程工艺，六核心十二线程，默认主频3.2GHz，最大睿频4.6GHz，三级缓存12MB。3.2GHz的主频对于专业应用而言并不很高，但作为入门级工作站，要兼顾更多的应用，还要兼顾性价比。在主频与线程数中选择最优的配比，酷睿i7-8700无疑是很好的选择。酷睿i7-8700内置UHD630核心显卡，动态加速频率最高为1.2GHz，采用24EU单元数，支持DirectX 12，最大分辨率支持4096×2304，可以达到入门级独立显卡的图形处理能力。这对于工作站整体的图形性能起到了很好的加持。

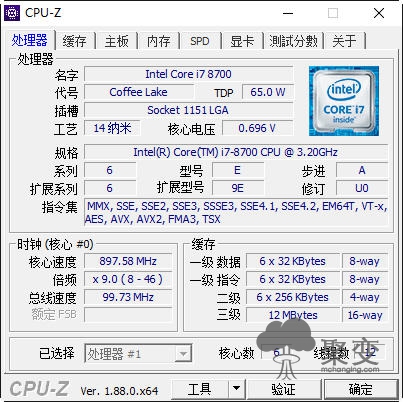

图2 CPU-Z检测Core i7-8700处理器的信息

　　预计，ThinkStation P328计算性能及图形处理性能均衡，在执行设计校核计算或模型渲染时，性能较为突出。本文将在后续的测试过程中对此予以验证。

　　2.GPU

　　NVIDIA Quadro P620是一款性价比极高的专业显卡，面向入门级应用。Quadro P620属于Pascal架构，拥有512组CUDA核心与2GB GDDR5显存，显存带宽最高可达 80GB/s。其FP32单精准度浮点运算效能为1.386 TFLOPs。支持Shader Model 5.1，OpenGL 4.5，DirectX12和Vulkan 1.0。Quadro系列专业显卡，通过对驱动程序的优化，针对100种专业软件提供性能最佳化、稳定驱动程序与ISV认证。

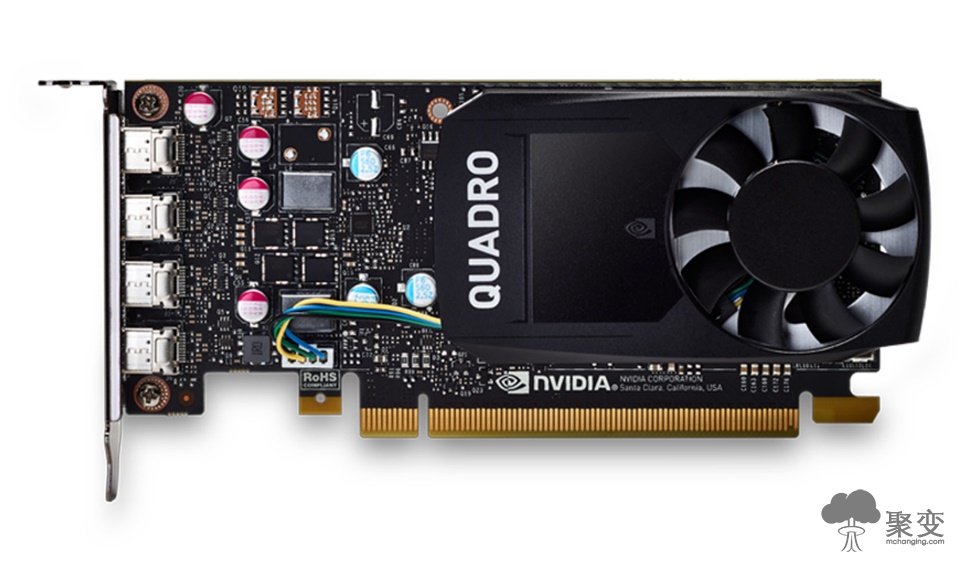

图3 NVIDIA Quadro P620专业显卡

　　NVIDIA Quadro P620采用半高设计，以及小型静音的散热风扇，提供4组mini DisplayPort输出，可达到4 组2160p影像同时输出。

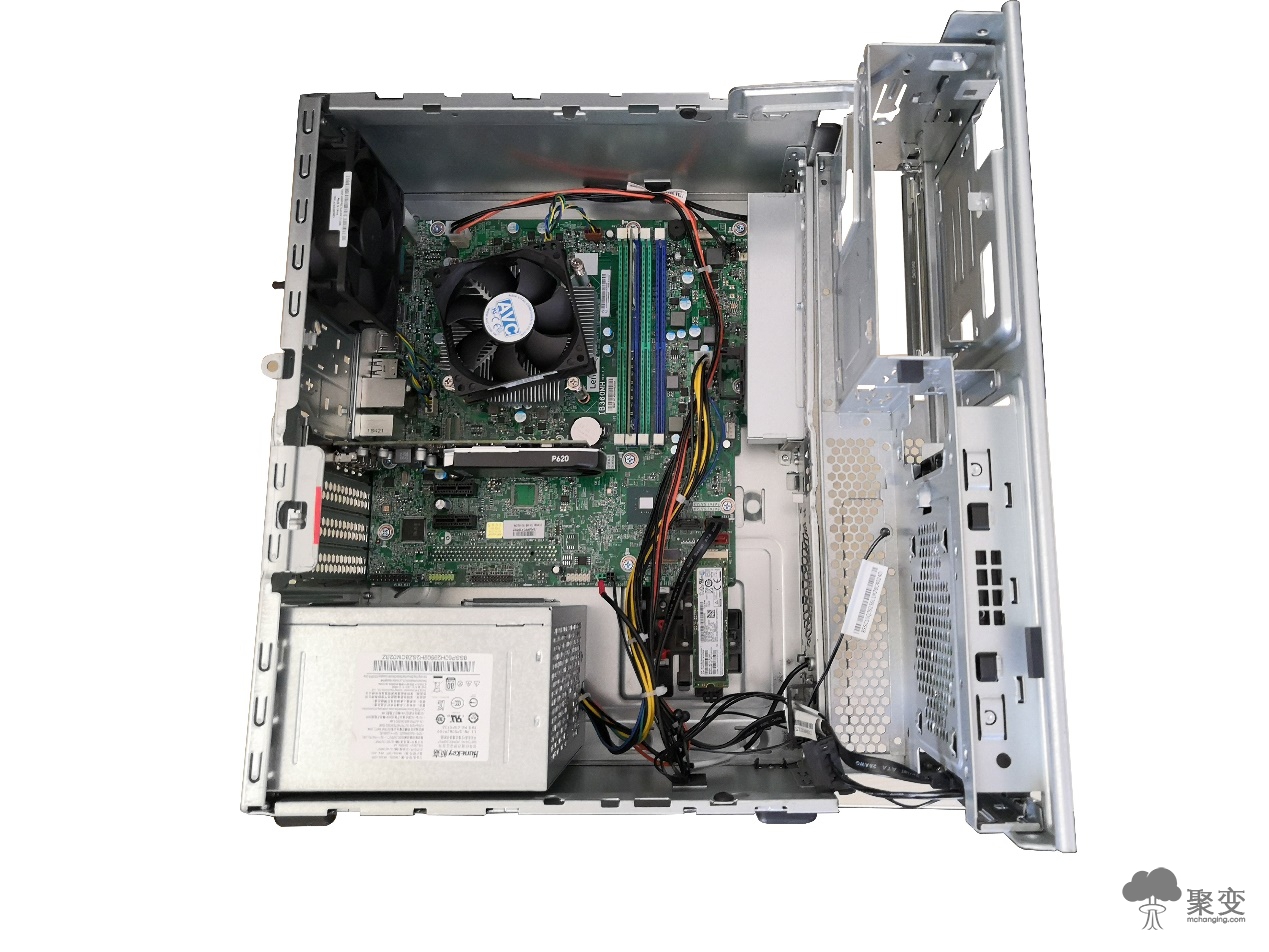

图4 ThinkStation P328内部布局

　　NVIDIA Quadro P620与ThinkStation P328定位十分吻合，对于大部分专业三维图形应用足够支持，成为从事中小规模建筑、机械设计的用户，从事平面设计的用户，以及教育、软件开发、游戏等行业用户选择。

　　二、基准测试

　　1.SPECviewperf测试

　　经过漫长的等待，作为专业应用图形性能标准的SPEC Viewperf推出了其V13版本。SPECviewperf 13可以测试工作站在OpenGL和Direct X编程接口下运行三维图形的性能，并继承了这一系列测试软件贴近实际应用的特点，SPECviewperf 13工作负载均来自实际应用程序的模型和操作行为。同时，联想也是SPECviewperf 13发布时的SPECgpc成员。

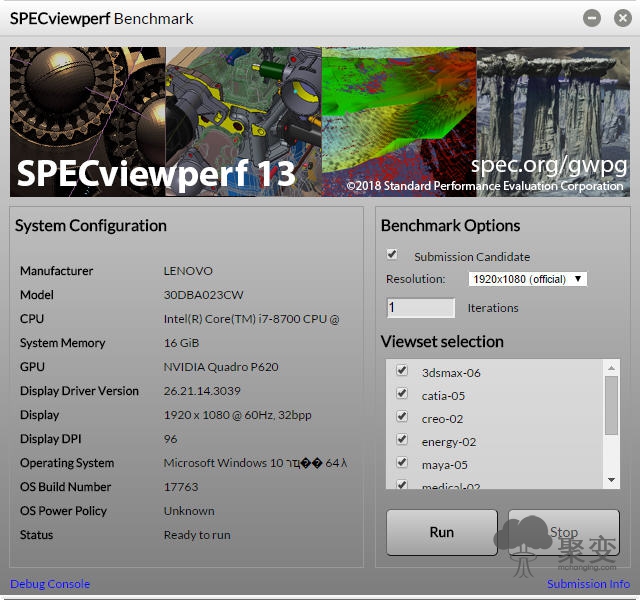

图5 SPECviewperf 13测试项目

　　SPECviewperf 13对基准测试进行全面升级，医疗和能源视图集成了新模型和用于体积可视化的光线投射; Maya viewset采用基于SPECapc for Maya 2017基准测试的新型号; Creo视图集已使用新的应用程序跟踪进行更新。与ThinkStation P328定位相关度较高的项目包括：3ds Max、Creo、NX和SolidWorks等，读者可根据自身应用情况进行参考。另外值得说明的是，SPEC viewperf 13中所有工作负载都经过了重新编译，所以测试结果与之前版本的结果不具有可比性。

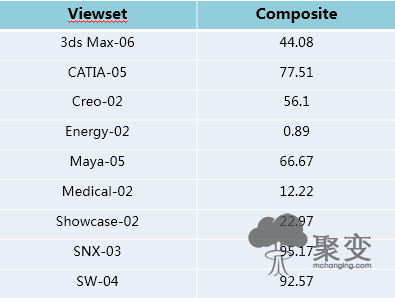

表2 SPECviewperf 13测试成绩

　　测试结果分析：

　　SPECviewperf 13可以充分考察工作站系统各方面的性能，在处理器主频和线程数，以及在图形处理器显存容量及渲染核心数等方面，ThinkStation P328表现一般。但从定位来看， ThinkStation P328的成绩还是不错的，可以较流畅的运行大部分三维CAD软件，如CATIA、Creo、NX、SolidWorks。

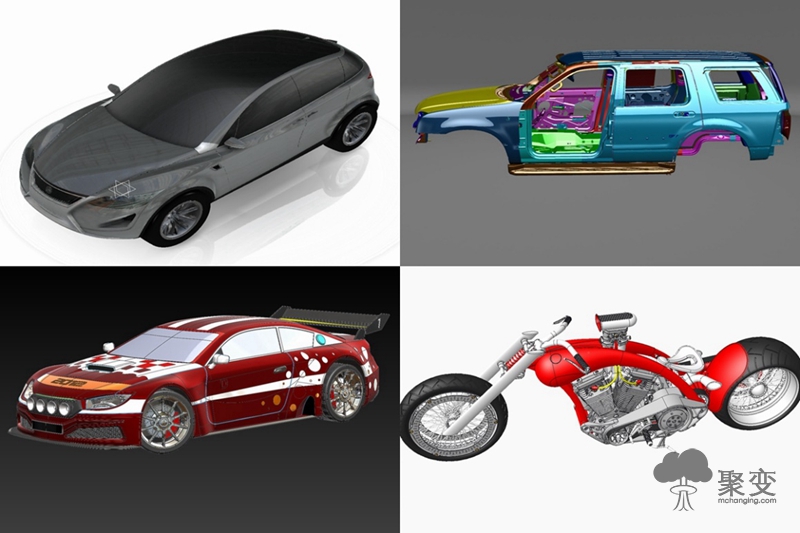

图6 CATIA、Creo、NX、SolidWorks测试场景

　　在涉及光线计算和渲染应用中，如3ds Max、Maya、Showcase，处理器多线程和图形处理器多渲染核心的作用较为明显。从测试结果来看，ThinkStation P328对于DCC领域的任务还是可以胜任的。

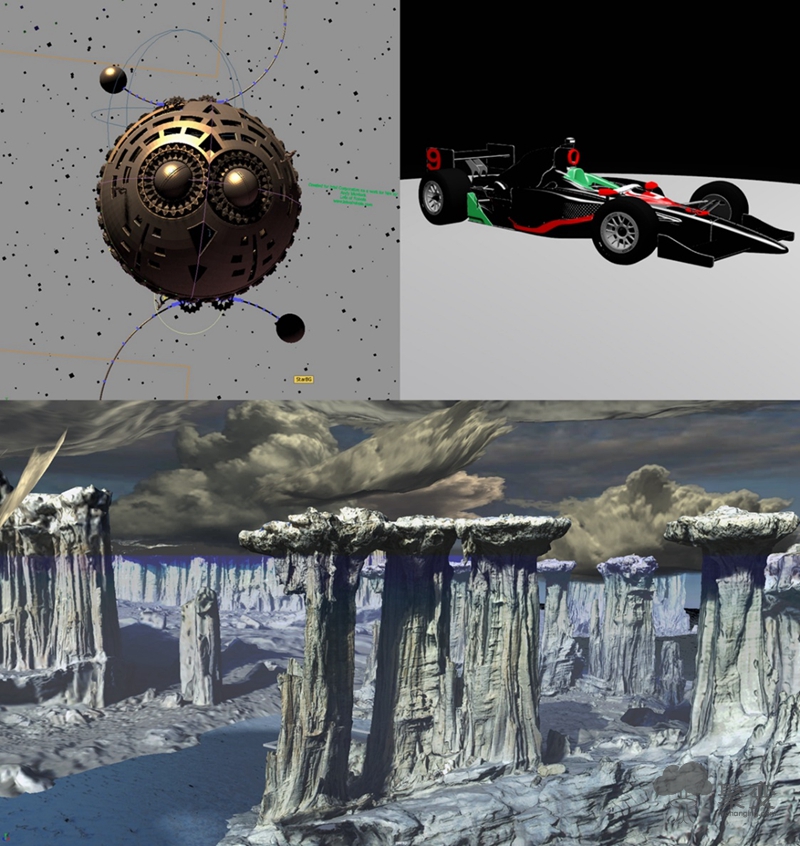

图7 3ds Max、Maya、Showcase测试场景

　　2.Cinebench测试

　　Cinebench是业界公认的专业图形渲染基准测试软件，采用Cinema 4D特效软件引擎，可以测试工作站CPU和显卡的性能。Cinebench目前最新的版本是R20，此版本只能测试CPU性能，为了同时考察CPU与GPU的性能，所以本次测试选择被广泛使用的R15版本。

　　CineBench R15最多可以支持256个逻辑核心，着重考察工作站着色器、抗锯齿、阴影、灯光以及反射模糊等方面的性能。

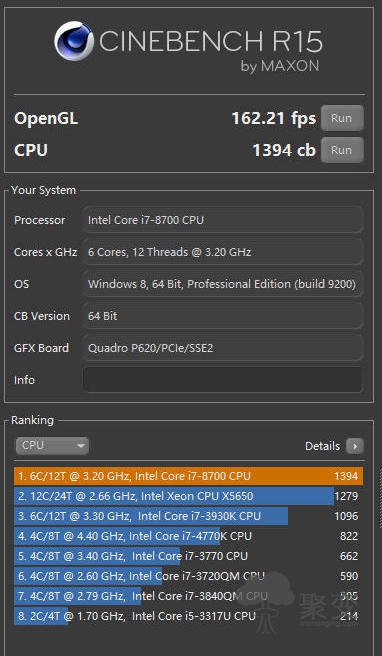

图8 CineBench R15测试结果

　　从测试结果可以看出，在CPU测试中，Intel Core i7-8700处理器的六个核心起到了关键作用，取得了1394cb的高分。OpenGL方面162.21fps的得分中规中矩。测试结果意味着，ThinkStation P328可以在支持多线程分布算法的应用中有不错的表现。

　　三、应用测试

　　经过两项基准测试，我们发现ThinkStation P328在基础三维设计以及渲染方面表现良好，可谓是高性价比之选。针对ThinkStation P328的“专业性”，我们安排了符合其定位的专业应用测试。本次应用测试目的，并非以往的压力测试，而是在真实应用场景中感受专业工作站带来的“稳定”、“流畅”的应用体验。本项测试从设计和渲染两个场景选择了：Siemens NX12和KeyShot Pro 7.3进行测试。

　　1. Siemens NX12

　　NX软件是一款专业三维设计软件，在业内具有广泛的应用。本次测试所使用的版本为NX12，它为用户的产品设计及加工过程提供了数字化造型和验证手段。NX12功能强大，可以轻松实现各种复杂实体及造型的建构。本次测试选取的模型为某机床模型，零件数约为200个，符合基础三维设计定位。

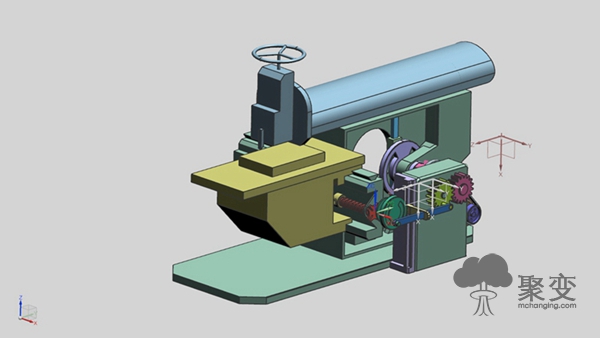

图9 模型载入

　　打开NX12软件并加载模型。载入模型后内存消耗并未明显上升，首次打开部分功能菜单有轻微延迟。本次测试贴近中小型设计类企业日常应用场景，软件打开速度正常，模型可以顺利打开，整体操作比较流畅。

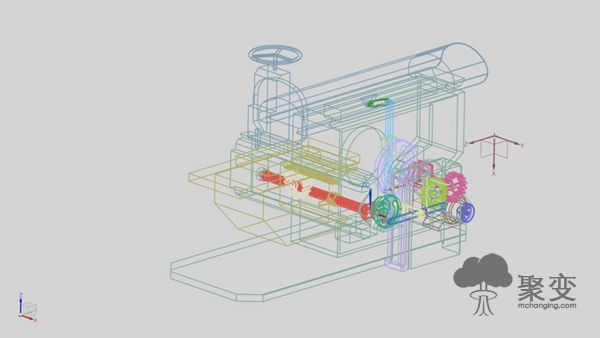

图10 线框模式

　　对模型进行切换显示模式，选择线框模式，操作流畅无卡顿。对模型进行快速拖动平移、旋转、缩放等基本操作，整体操作流畅。

图11 添加材质

　　对模型添加材质效果，该操作对工作站主频和线程数，渲染核心数都有较高要求。ThinkStation P328可以很快完成材质添加，无卡顿。

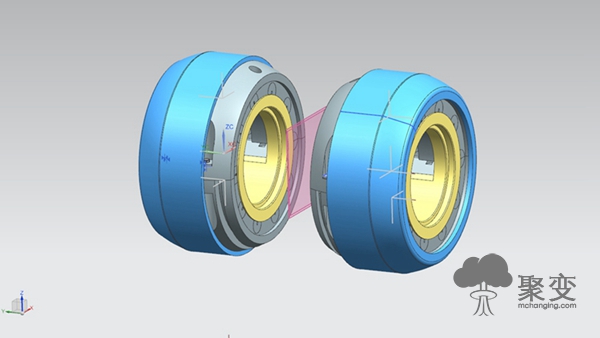

图12 模型镜像

　　对机床中的轴承部件进行镜像操作。对部件进行镜像或复制是设计中常见的操作，该部件约有50个零件组成，镜像操作在2-3秒内完成，操作体验良好。

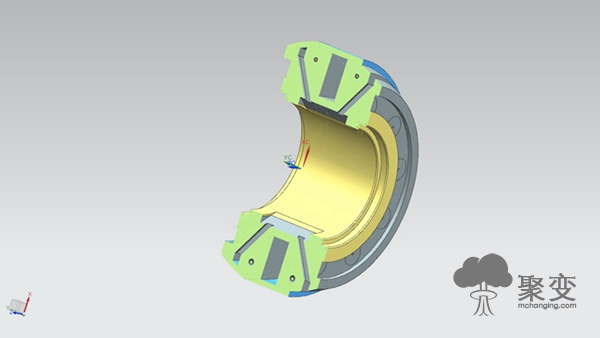

图13 模型剖切

　　对该轴承部件进行剖切，检查模型细节，ThinkStation P328执行此操作用时约2秒，可以较顺畅的完成，未出现明显滞后。

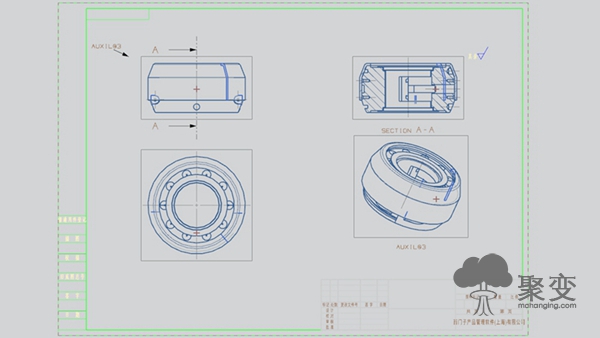

图14 生成工程图

　　在创建工程图时，工作站的计算性能要求较高，该过程需要处理器及存储系统紧密配合，本次测试所生成的零件及工程图较为简单，整体速度较快，生成工程图过程稳定，无长时间卡顿现象出现。

　　2. KeyShot Pro 7.3

　　KeyShot是工业设计领域使用度很高的渲染软件，经常被用于三维模型后期制作。KeyShot具有互动性的光线追踪与全域光渲染的特点，是专门为3D数字模型进行材质、灯光、环境等效果渲染和动画制作的软件。KeyShot主要考察工作站处理器的渲染能力，这点与多数GPU渲染的软件不同。

　　本项测试使用的版本为KeyShot Pro 7.3，模拟用户使用场景，对某汽车模型轮胎部件进行材质、光线选择，最终完成照片级渲染任务。

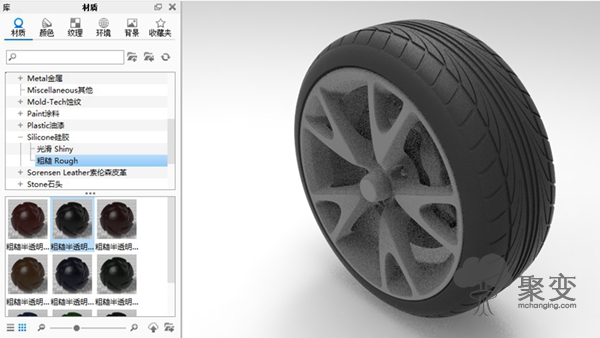

图15 模型载入添加粗糙黑色硅胶材质

　　打开KeyShot Pro 7.3，选择要渲染的模型文件，载入模型，并设置模型位置，方向等。赋予模型粗糙黑色硅胶材质，并调节粗糙度透明度及颜色。模型载入较费时，添加材质操作基本流畅。

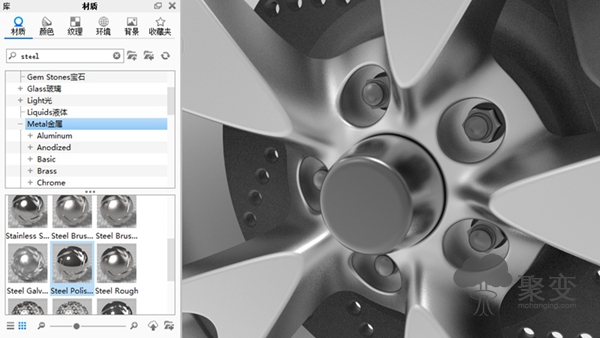

图16 赋予轮毂材质

　　隐藏模型中的轮胎部分，对轮毂进行材质添加，赋予轮毂金属粗糙铝材质，赋予轮毂盖金属抛光黑色材质，赋予五颗铆钉抛光钢材质，并调节颜色、透明度及粗糙度。在赋予材质后，模型会有降噪过程，此过程大约有3-5秒，该速度正常。

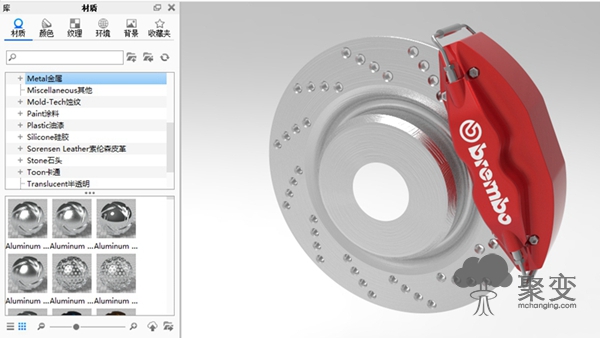

图17 插入贴图

　　隐藏轮毂及轮毂盖、铆钉，对刹车盘及卡钳金属条进行材质添加。选择粗糙铁材质，及凹凸纹理。插入贴图文件，并调整贴图凹凸高度。添加材质和插入贴图后有短暂停顿，无长时间卡顿，操作流畅，系统稳定。

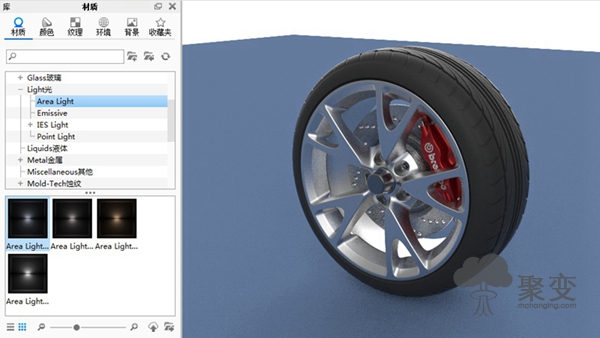

图18 创建地面及光源

　　创建一个地面，并调整至合适大小。设置环境，选择产品照明，并选择光源位置，设置亮度及衰减。选择地面为塑料材质，并调整粗糙度。

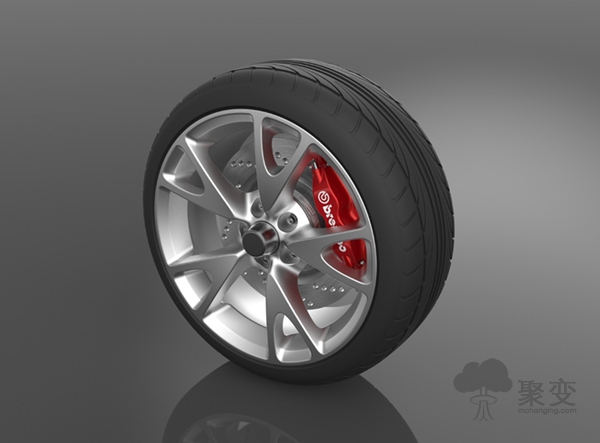

图19 模型渲染

　　设置渲染所需参数，完成渲染。整个渲染过程用时约10分钟，速度较快。渲染过程中，工作站运行稳定，未发生死机现象。

　　小结

　　应用测试使我们对ThinkStation P328有了更直观的了解，针对设计和渲染两个专业应用场景，ThinkStation P328表现良好，整体操作流畅，未出现明显卡顿现象，只在载入环节和渲染过程中有短暂延时，测试过程中未发生宕机。由此可见，ThinkStation P328可以应付绝大多数三维CAD/DCC应用的入门级需求。

　　结语

　　从基准测试到应用测试，ThinkStation P328运行平稳，Intel Core i7-8700处理器配合NVIDIA Quadro P620专业显卡，也可谓是珠联璧合，将工作站整体性能发挥到了最佳。作为一款入门级工作站，ThinkStation P328的使命并非是让众多中小微企业用户看到“望尘莫及”的性能，而是让用户不必在“性能”、“价格”以及“专业性”中再做取舍。这一点，ThinkStation P328做到了!
