在3D打印领域，激光扫描仪是一种通过扫描定位模型相对位置，从而输出建模文件的设备。激光扫描仪的精准度与3D打印机的融合程度，也意味着陌生生产的精度是否足够用户需求。近期，激光束专家PRIMES推出一种新的激光扫描仪表征设备，可与选择性激光熔化(SLM)3D打印机配合使用。

　　

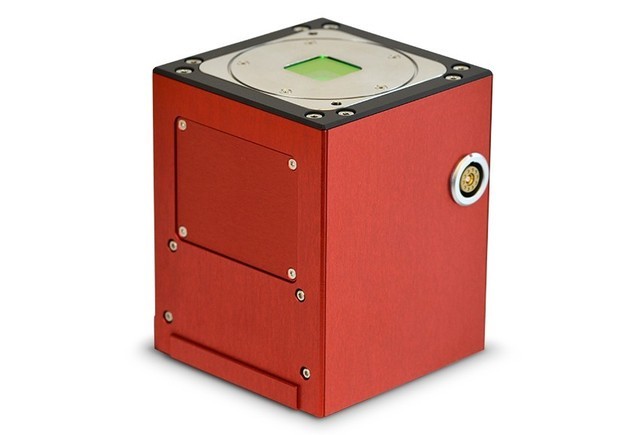

　　SFM激光表征设备

　　所述ScanFieldMonitor(SFM)被描述为用于任何的所有功能于一身的诊断产品和所有的激光束和激光扫描仪设备，以及授予用户确定他们的激光源的各种参数的功率。因此，独立设备的设计旨在实现更好的过程优化和系统认证，从而使用户能够更好地校准其基于激光的3D打印机，以进行工业3D打印。

　　

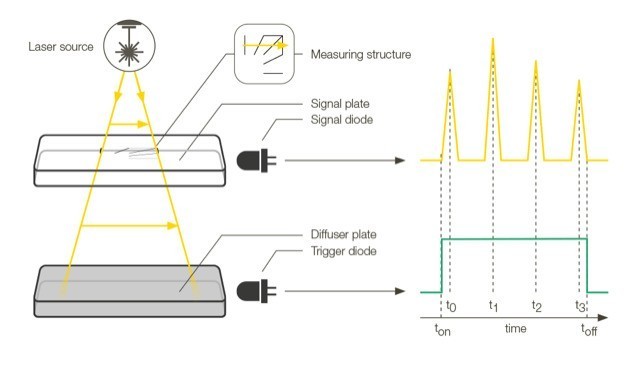

　　激光束和扫描仪的参数是使用在雕刻的测量结构上散射的光确定的

　　根据PRIMES的说法，工业3D打印的质量保证已落在后面。与传统的激光焊接相比，激光束的诊断技术已经很成熟，SLM 3D打印仍然严重依赖打印机扫描系统的动态。随着越来越多的制造商越来越多地将SLM集成到其工艺链中，就需要复杂的激光扫描仪表征仪器来设定质量标准并保证验证。

　　SFM采用获得专利的激光表征方法，该方法利用刻有一系列10-15微米厚测量线的玻璃板。当用户在板上扫描激光束时，光电二极管会测量每条雕刻线所散射的光。此过程可用于确定激光束在SFM上的路径，焦散和场平坦度。

　　然后，使用集成光电二极管的采样率，SFM能够计算激光从路径起点到终点的传播速度。由此，PRIMES的专有算法可以分析几种复杂的关系，例如枕形失真，重叠扫描场的合并，甚至是激光激活和停用的延迟。由于数据采集是在写入扫描矢量所需的时间(几毫秒)内完成的，因此该设备还适用于时间分辨分析，例如热透镜检查。

　　为了将激光的聚变轨迹精确定位在粉末床中，至关重要的是使激光的照射顺序与扫描镜的移动同步。鉴于SFM提供了绝对定位信息，因此该仪器最终可以用于校准这两个基本参数。

　　

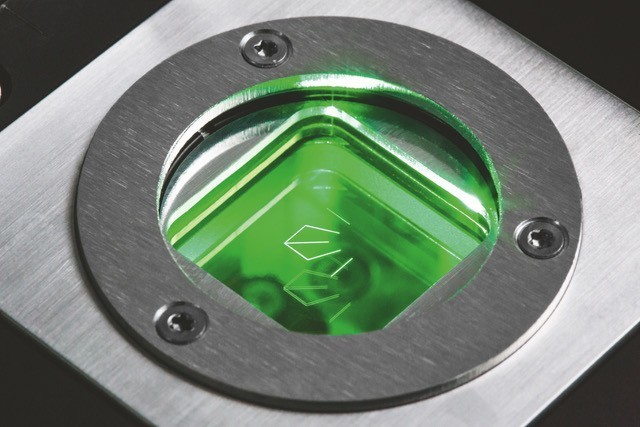

　　SFM的玻璃板结构

　　SFM的主要卖点是它的全面性，因为它将多种测量功能整合到一个设备中。这使得该仪器与扫描仪无关，从而能够表征抛出在其上的任何基于激光的扫描系统。最终消除了对多个资本投资的需求，并大大降低了工作流程的复杂性，最终为用户节省了时间和成本。

　　该系统的尺寸为80 x 80 x 100mm，还非常紧凑，可以放置在打印机构建室内的任何位置。PRIMES甚至添加了一个以太网接口以及一个WLAN模块，因此可以从3D打印机外部远程控制SFM。与传统的光束诊断设备不同，该系统能够以全功率分析光束，因此可以在实际操作条件下进行测量。
